Ống hàn thép đen ф141.3-DN125-5”

Tiêu chuẩn, thông số kỹ thuật, và ứng dụng thực tiễn

           Ống hàn thép đen ф141.3 là dòng ống thép carbon được sản xuất bằng phương pháp hàn từ thép cuộn hoặc thép tấm, sau đó tạo hình thành ống và xử lý đường hàn. Đây là loại ống được sử dụng phổ biến trong hệ thống đường ống công nghiệp, xây dựng, PCCC, cấp thoát nước và kết cấu cơ khí.

Lưu ý về cách gọi kích thước: ф141.3 mm thường tương ứng với NPS 5 inch (5″) và DN125, không phải DN150. Theo hệ quy chiếu kích thước ống thép thông dụng, DN150/6 inch có đường kính ngoài khoảng 168.3 mm. Vì vậy, nếu sản phẩm có đường kính ngoài thực tế 141.3 mm thì nên ghi ống thép hàn phi 141.3 – 5 inch – DN125 để tránh nhầm lẫn khi đặt hàng. ASME B36.10 là tiêu chuẩn quy định hệ thống kích thước cho ống thép hàn và ống thép đúc.

1. Thông số kỹ thuật sản phẩm

           Ống hàn thép đen ф141.3 có đường kính ngoài danh nghĩa 141.3 mm, thuộc nhóm ống 5 inch. Tùy yêu cầu công trình và tiêu chuẩn sản xuất, sản phẩm có thể được cung cấp với nhiều chiều dày khác nhau, chẳng hạn 3.96 mm, 4.78 mm, 5.16 mm, 6.55 mm… tương ứng với các cấp Schedule khác nhau.

           Vật liệu phổ biến là thép carbon, có khả năng chịu lực tốt, dễ gia công và thuận tiện cho các phương pháp hàn, cắt, uốn hoặc liên kết bằng mặt bích. Bề mặt của ống thép đen thường giữ nguyên màu thép sau quá trình sản xuất, không phủ lớp mạ kẽm bên ngoài.

            Về tiêu chuẩn, tùy mục đích sử dụng, ống có thể được sản xuất theo ASTM A53/A53M, các tiêu chuẩn kích thước liên quan như ASME B36.10, hoặc tiêu chuẩn kỹ thuật khác theo yêu cầu của dự án. ASTM A53/A53M hiện có phiên bản A53/A53M-24 và quy định phạm vi cho cả ống thép hàn và ống thép đúc, trong đó có ống thép đen; tiêu chuẩn cũng đề cập đến yêu cầu về thành phần hóa học, cơ tính, thử uốn, thử ép bẹp, thử thủy lực và kiểm tra không phá hủy.

            Đối với những hệ thống đường ống yêu cầu cao hơn về vật liệu, kiểm tra và truy xuất nguồn gốc, có thể sử dụng sản phẩm theo API Spec 5L. API 5L quy định các yêu cầu về sản xuất, vật liệu, kiểm tra, thử nghiệm, đánh dấu và truy xuất nguồn gốc đối với ống thép hàn và ống thép đúc dùng cho đường ống vận chuyển năng lượng.

            Khi mua ống ф141.3, ngoài đường kính ngoài, người dùng nên xác định rõ chiều dày thành ống, chiều dài cây, tiêu chuẩn sản xuất, mác thép, phương pháp hàn và chứng chỉ chất lượng. Đây là những thông tin quan trọng để lựa chọn đúng sản phẩm cho từng công trình.

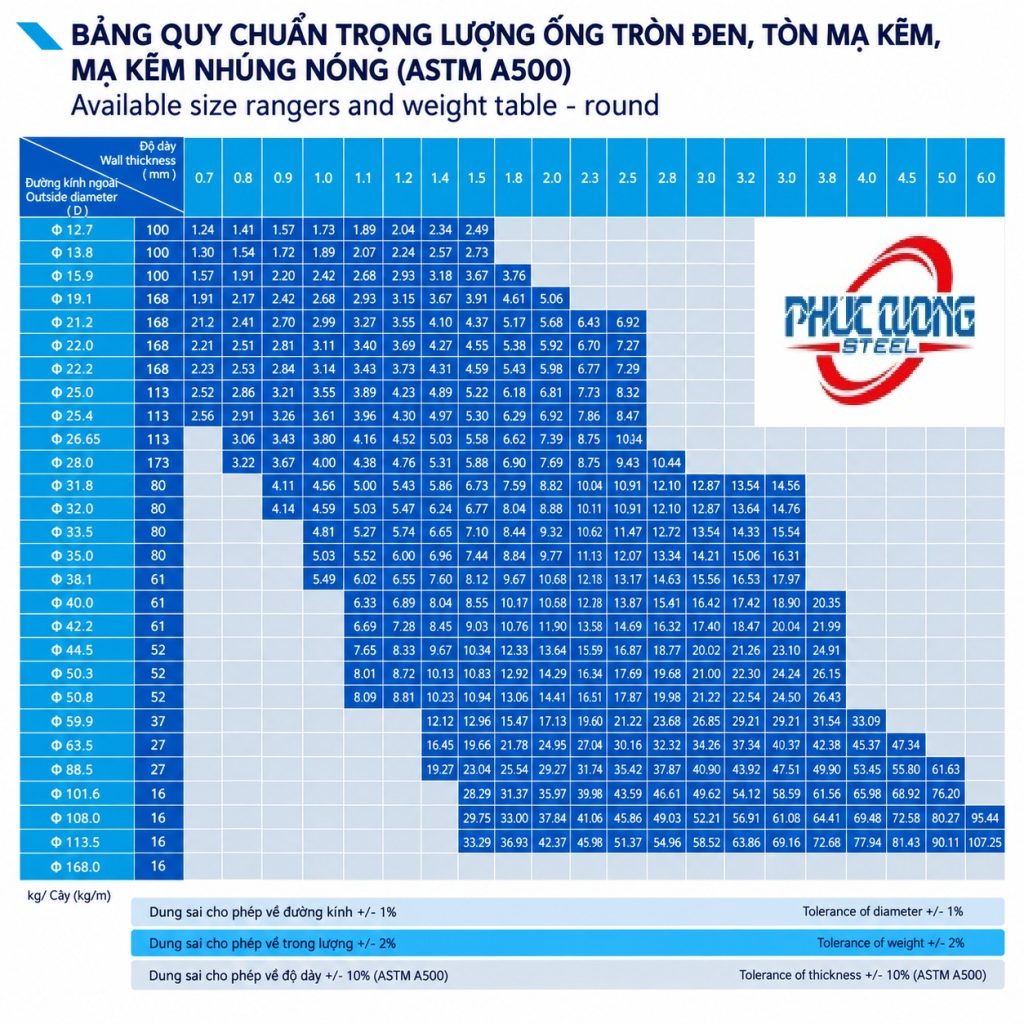

2. Bảng tra trọng lượng ống thép đen và khả năng sản xuất

3. Quy trình sản xuất ống hàn thép đen ф141.3-DN125-5”

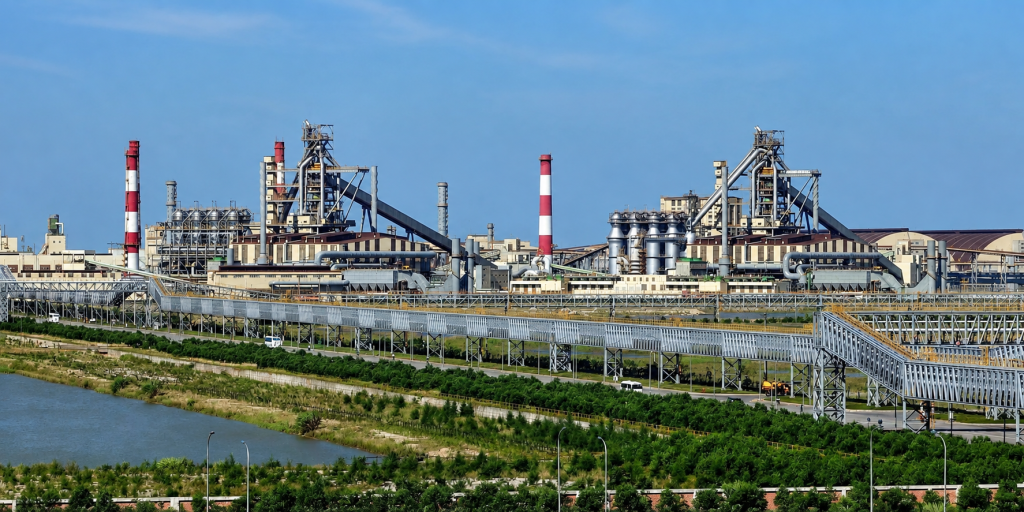

4. Ứng dụng thực tiễn

            Nhờ đường kính tương đối lớn, kết cấu chắc chắn và khả năng chịu áp lực tốt khi được lựa chọn đúng chiều dày, ống hàn thép đen ф141.3 được ứng dụng trong nhiều lĩnh vực.

            Trong xây dựng và cơ điện (M&E), sản phẩm thường được sử dụng làm đường ống dẫn nước, đường ống kỹ thuật, hệ thống cấp nước trong nhà máy và các tuyến ống công nghiệp. Đối với hệ thống PCCC, ống thép hàn có thể được sử dụng cho đường ống chữa cháy khi sản phẩm đáp ứng đúng tiêu chuẩn và yêu cầu thiết kế của hệ thống.

            Trong nhà xưởng và công nghiệp, ống ф141.3 có thể được dùng cho đường ống dẫn khí, nước làm mát, nước công nghiệp hoặc một số môi chất khác phù hợp với thiết kế. ASTM A53 cũng xác định phạm vi sử dụng của loại ống này cho các ứng dụng cơ khí, áp lực và các tuyến hơi, nước, khí hoặc không khí thông thường.

             Ngoài ra, ống thép hàn phi 141.3 còn được sử dụng trong gia công cơ khí và kết cấu thép, chẳng hạn làm khung, trụ, giá đỡ, lan can công nghiệp, kết cấu phụ trợ và các chi tiết chế tạo theo bản vẽ.
